Обратные гидроклапаны

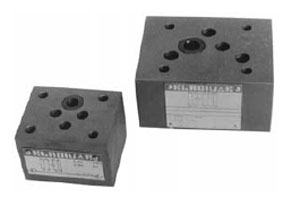

Обратный клапан VP-NV
|
Обратные клапаны типа VP-NV пропускают поток в одном направлении и запирают в обратном направлении.

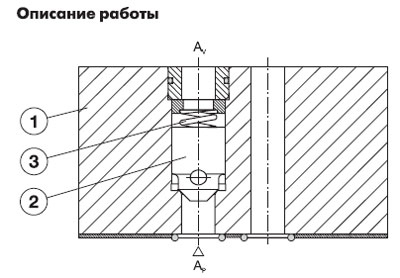

Клапаны состоят:
1-Корпус, имеющий две стыковые плоскости с одинаковыми координатами присоединительных отверстий для модульного монтажа при вертикальной сборке в пакет.
2-Конусный запорный элемент
3-Пружина.

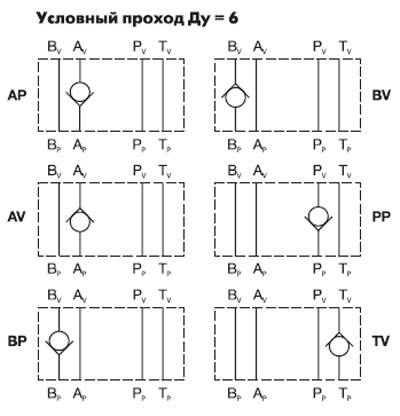

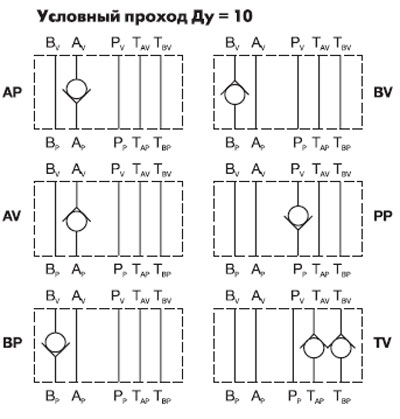

Конусный запорный элемент может встраиваться в каналы Р, Т, А или В. Он обеспечивает запирание потока рабочей жидкости в одном направлении и позволяет ему свободно проходить в обратном направлении. Конусный запорный элемент имеет точную посадку на седло. Если давление рабочей жидкости повышается до давления раскрытия клапана= 0,4 бара, оно заставляет конусный запорный элемент подниматься и открывает путь потоку. При воздействии потока в противоположном направлении пружина толкает конусный запорный элемент, и запирает поток рабочей жидкости.
Подробная информация(304 kb)
Основные технические характеристикиПараметр | Значение |
---|

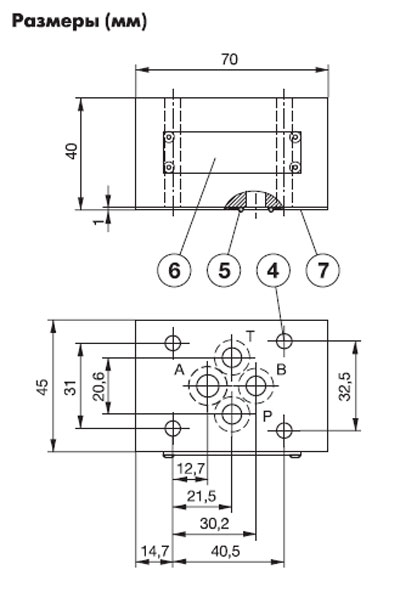

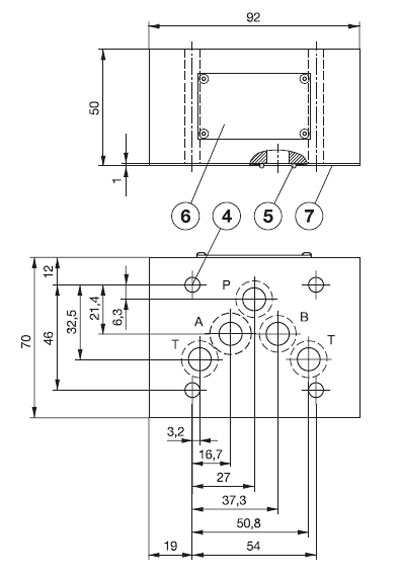

Условный проход | 6,10
| Расход | 50,100 л/мин
| Рабочее давление | 350 бар
| Давление раскрытия клапана | 0,4 бар
| Диапазон температур масла | от -20 до 70 0 C
| Диапазон вязкости | 15-380 мм 2 /сек
| Класс чистоты рабочей жидкости по стандарту NAS 1638 | 8
| Масса | 0,87 кг, 2,77 кг
|
![Обратный клапан VP-NV](/netcat_files/415/691/h_bd74aaf5c5a05e98e6a3f297fd2d216f)
![Обратный клапан VP-NV](/netcat_files/415/691/h_05262d85af6f67b39252cafc6e819843)
![Обратный клапан VP-NV](/netcat_files/415/691/h_31ce090159d54e9055a98b4c1f060cf6)
![Обратный клапан VP-NV](/netcat_files/415/691/h_000aa8053450d8f6adcdf08752e0c7e8)
![Обратный клапан VP-NV](/netcat_files/415/691/h_cc85bfb6ff7fd0482ac17876284f7a53)
|
|
|
