Гидравлические станции для промышленного оборудования

Гидравлические станции, предназначенные для гидропривода исполнительных механизмов промышленного гидрофицированного оборудования (металлообрабатывающих станков, прессов, технологических линий), представляют собой один или несколько насосов, приводимых от электродвигателей переменного тока напряжением 220 – 380 В. Они состоят из основных компонентов: бака для рабочей жидкости с заливной горловиной, с воздушным фильтром, измерителя уровня и температуры гидравлического масла, установленных в баке насоса, всасывающего фильтра. На верхней крышке бака в зависимости от назначения и гидравлической схемы, устанавливают направляющие и регулирующие гидроаппараты, сливной фильтр, теплообменник, гидропневмоаккумулятор и другие гидроаппараты.
Типовые и нестандартные насосные станции и гидравлическое оборудование собственного производства (4 mb)

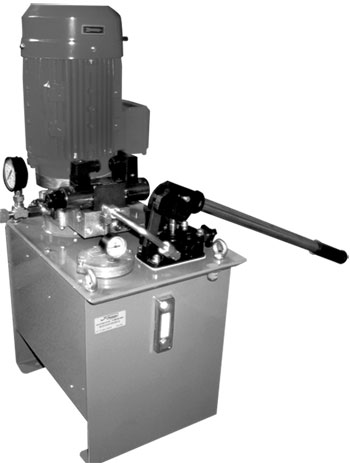

Гидравлическая станция Модель 846/В

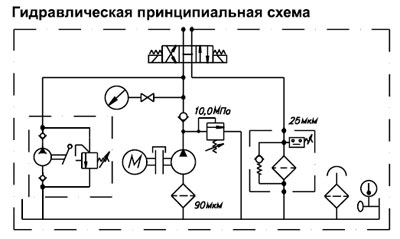

Гидростанция Модель 846/В Основные технические характеристики Параметр Значение Электродвигатель переменного тока, асинхронный Мощность эл.двигателя N=2,2 кВт, Напряжение питания 220/380В Частота сети 50 Гц Частота вращения 1420 об/мин Рабочий объем шестеренного насоса 6,1 см3 Подача насоса Q=8,5 л/мин Рабочий объем ручного насоса НРТ 12-V-00 25 см3 Настройка предохранительного клапана P=10,0 МПа Гидрораспределитель четырехходовой, трехпозиционный с электромагнитным управлением Напряжение питания электромагнитов постоянного тока 110 В Объем бака 20,0 л
