Модуль электронный ЕМР2-2НС

В настоящее время ЗАО «ГидраПак Силовые и Управляющие Системы» начал выпуск новых модулей электронных ЕМР2-2НМ взамен модулей электронных ЕМР2-2Н и ЕМР1-1. Функционально модуль электронный ЕМР2-2НМ полностью заменяет модули электронные ЕМР2-2Н и ЕМР1-1. Отличительные особенности модуля электронного ЕМР2-2НМ. Наличие 4-х разъемов вместо 2-х Другое расположение контактов для подключения датчиков, бортового питания и катушек магнитов Отсутствие ручной настройки Настройка производится исключительно с помощью компьютера с помощью интерфейса RS232. Оснащен шиной CAN для приема управляющих аналоговых сигналов от удаленных датчиков и приема /передачи дискретных команд. Возможность подключения к разъемам модуля до 4-х датчиков или до 6-ти датчиков при подключении внешнего устройства с 2-я датчиками к шине CAN. Два входа на разъеме для команд активизации той или иной функции зависимости выходного сигнала от входного управляющего сигнала или реализации аналогичной функции при приеме команды по шине CAN. Четыре входа для подключения управляющих датчиков. Наличие программных средств, позволяющих оператору самостоятельно формировать различные алгоритмы работы модуля. Наличие 2-х управляющих входов для дискретных команд обеспечивающих аварийное аппаратное отключение соответствующей пары силовых выходов модуля.

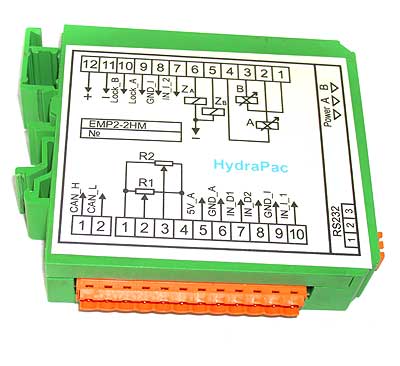

МОДУЛЬ ЭЛЕКТРОННЫЙ ЕМР2-2НМ

4. Устройство и средства защиты модуля. 4.1. Модуль электронный состоит из корпуса с разъемами, электронной платы с  установленными на ней: стабилизатором напряжения, микропроцессором, усилителем выходного сигнала и средств защиты модуля.  4.2. Средства защиты обеспечивают: защиту модуля электронного от: · короткого замыкания в силовых цепях пропорциональных электромагнитов,  · обрыва сигнальных проводов подключенных к управляющему устройству (потенциометры джойстика или  датчик тока),   · наличие  функции «Stop & Go».  Функция «Stop & Go» - запрещает работу гидросистемы в момент подачи напряжения питания на модуль электронный, при несоответствии положения управляющего органа (джойстика, датчика тока и т.д.) своему исходному (начальному)  положению при котором сигналы на ШИМ выходах равны 0 В.  4.3. Модуль электронный имеет несколько степеней защиты по входу питания: · Защита от переполюсовки напряжения питания и импульсов обратной полярности. Переполюсовка не приводит к выходу модуля из строя. · Защита от превышения напряжения питания. При достижении Uпит=(33-35)В схема защиты отключает нагрузку (соленоиды, подключенные к модулю) от бортовой сети, при этом модуль электронный сохраняет работоспособность  при Uпит ≤ 45В. 5. Варианты работы модуля. Модуль электронный  ЕМР2-2НМ может работать в следующих режимах: · Управление одной секцией пропорционального распределителя с одним магнитом (аналог режима работы ранее изготавливаемого электронного модуля ЕМР1-1).  · Управление одной секцией пропорционального распределителя с двумя магнитами (аналог режима работы ранее изготавливаемого электронного модуля ЕМР2-2НМ. · Дискретный режим. Этот режим позволяет использовать модуль электронный  ЕМР2-2НМ как 4-х канальное релейное устройство, управляемое удаленным электронным изделием посредством передачи команд по шине CAN.   Основные технические характеристики Параметр Значение Напряжение питания постоянного тока**, В 10-30 Кол-во выходных сигналов пропорциональных 2 дискретных 2 Диапазон выходного тока, (пропорциональный) mA 0-2500 Максимальный выходной ток, (дискретный) mA 2500 Диапазон входного сигнала Ubx Режим 1, В 2,5±2,0 Режим 2, В 0-5,0 Режим 3, В 5±4,5 Режим 4, В 0-10,0 Диапазон входного сигнала от датчиков тока Режим 5, мА 12,0±8,0 Режим 6, мА 4,0-20,0 Частота ШИМ выходного сигнала, Гц 70-350 Режим работы и вид выходной характеристики(кусочно-линейная) задается при настройке модуля Шина CAN имеется Количество входов для управляющих потенциометров, шт. 2 Количество одновременно активизированных входов от датчиков, шт. 1 Возможное количество одновременной активиззации выходов ШИМ сигнала от управляющего датчика Режим 1, режим 3, режим 5, шт. 1 Режим 2, режим 4, режим 6, шт. 2 Количество дискретных команд коммутации управляющих датчиков, шт. Подаваемых на контакты разъема, шт. 2 Количество дискретных команд блокировки выхода ШИМ каналов, шт. 2 Возможность работы выходов модуля в дискретном режиме, (каналы А и В имеется Количество дискретных команд принимаемых по шине CAN, шт. 2 Напряжение питания постоянного тока*, В 10-30 Задержка выходного сигнала от входного, сек. 0-20 Режим "Stop&Go" имеется Функция ограничения уровня напряжения, подаваемого на магнит (при работе в дискретном режиме) имеется Рабочий диапазон температур, Со -40-+70 Габариты модуля, мм 114x108x24 Степень защиты по ГОСТ 14254-80 IP40
